Newtop?Chemical Materials (Shanghai) Co.,Ltd.

Technical Indicators/技術指標

?

海綿亂空劑 聚氨酯軟泡亂空劑NT ADD K501

Refer to the data/可參考數據

業務、技術聯系：吳經理 183 0190 3156

業務、技術聯系：吳經理 183 0190 3156

環氧促進劑DMP-30 90-72-2 環氧樹脂固化劑 膠粘劑
化學名稱:2,4,6-三(二甲基氨基甲基)酚
英文名稱:Tris(dimethylaminomethyl)phenol
CAS號: 90-72-2
EINECS號:202-013-9
分子式:C15H27N3O
分子量:265.3944
密度: 1.063g/cm3
沸點: 353.5°C at 760 mmHg
閃點: 167.6°C
無色或淡黃色透明液體。具有氨臭

特性及用途:

一、在環氧樹脂方面的應用
DMP-30可單獨作為環氧樹脂固化劑,對環氧當量185~195的雙酚A環氧樹脂的用量為10%,該催化劑作促進劑使用時用量為0.1%~3%;
用于環氧樹脂-液體多硫化物體系時常溫固化用量10%~15%,加熱固化用量6%,DMP-30能賦予該體系粘結/澆筑及密封材料的獨特的性能。

二、在聚氨酯方面的應用
DMP-30是異氰酸酯三聚反應催化劑,對聚異氰尿酸酯(PIR)反應的催化選擇活性比PUR高,故該催化劑多用于異氰酸尿酸酯反應的配方中。
DMP-30為較弱活性的催化劑在配方中用量較大,反應緩和、上升平穩、流淌性好,所得制品具有PIR耐高溫/耐燃效果,可用于配置組合料。

質量指標:
1.外觀:淡黃色至棕色透明液體
2.胺值:600~630mgkOH/g
3.相對密度:0.970~0.990(25℃)
4.水份:≤0.1%
物化性能:
淺黃色至淡紅色的透明粘稠液體,溶于有機溶劑,冷水。
沸點約250℃
黏度(25℃)約200mPa.s
相對密度(20℃)0.975~0.978
折射率(20℃)1.5162
水分≤0.5%

貯存:
貯存在陰涼、通風、清潔的庫中,不要與酸性液體混存,其余按一般可燃化學品規定貯運。

包裝：

25kg/桶;200KG/桶 貯存：建議存儲在干燥和涼爽的地區并進行適當通風。原包裝后請盡快扣緊包裝蓋，以防水分等其他物質的混入而影響產品性能。不要吸入粉塵， 避免皮膚和黏膜接觸。工作場所禁止吸煙、進食和飲水。工作后，淋浴更衣。單獨存放被污染的衣服，洗后再用。保持良好的衛生習慣。

技術和業務支持：吳經理183-0190-3156 （微信同號）

SolsticeTM LBA（HFO-1233zd, 1-氯，3，3，3 三氟丙烯）是霍尼韋爾首先推出的第四代低全球變暖潛值（GWP）發泡劑，適用于家用電器、建筑保溫、冷鏈運輸和工業保溫等領域聚氨酯隔熱材料的發泡，是 CFC、HCFC、HFC 和其它非氟碳發泡劑的替代發泡劑。適用于聚氨酯發泡行業的一種能夠同時滿足各種工藝及環保要求的新一代發泡劑，具有高效   節能、不燃、不含可揮發性有機物，低全球變暖潛值，安全環保等特點。經過不斷的配方及   工藝參數的優化后，以 SolsticeTM LBA 新一代高效節能環保發泡劑制得的聚氨酯泡沫和現有發泡劑體系（245fa 和環戊烷）相比具有更為優異的導熱系數和整機能耗水平，分別比相同型號的 245fa 以及環戊烷體系冰箱在導熱系數方面降低 約7%（和 245fa 體系相比）和 約12%

（和環戊烷體系相比），并且在整機能耗方面降低了 約3%（245fa）和 約7%（環戊烷）。

雖然 LBA 發泡劑有許多上述優點，但在實際應用時也面臨著一些問題，從我們催化劑的角度主要問題是：含鹵素發泡劑的分解造成的催化劑失活，因此傳統的催化劑在 LBA 體系中不適用，但全球變暖的事實讓我們不得不選擇 LBA 即 ODP 值為 0；全球變暖潛值 GWP 小于 5 的發泡劑，能同時滿足《蒙特利爾議定書》和《京都議定書》的環保要求，因此催化劑也只   能重新選擇適用于這類發泡劑的新型催化劑體系。

下面展開具體案列分析，具體案例分析前對比較方法做如下說明：“穩定性”是指含有  除異氰酸酯之外的可發泡組合物的所有組分的預混物在設定為 50℃的烘箱中(在密封容器中)熱老化 2 周后將具有足夠的活性。在老化過程中，氫氟烯烴 (HFO) 發泡劑可能會發生分解，從而導致預混物失去活性。這種失活可以使用標準 FOMAT 設備來測量，并測量上升曲線的泡沫速率，其中包括在聚合過程期間記錄高度與時間的關系以及泡沫上升速度與時間的   關系。測量失活的方法是通過監測泡沫達到在老化過程中不同時間段達到的大高度的 約80% 的時間（以秒為單位）的變化。然后可以通過記錄變化ΔT=T 老化-T 初始來測量催化劑性能的改進。例如，需要 20 秒才能達到初制備時達到的大高度的 約80%的制劑，在 50°C 儲存兩周后可能會經歷反應性衰減，然后需要 30 秒才能達到大高度的 約80%達到的高度（通過FOMAT 設備測量）。則 ΔT 將為 10 秒。因此，當比較催化劑組合物時，需要較小的ΔT 變化，因為這種較小的變化與老化過程中較低的活性損失相關。ΔT 的較小變化意味著，例如，合適的噴霧泡沫配方在老化后仍然可以產生泡沫，而不需要向預混物中添加額外的新鮮   催化劑以防止反應混合物在應用過程中流掛、滴落或塌陷。為了獲得穩定的泡沫配方，優選   反應性的ΔT 變化小于約 7 秒。更優選反應性的ΔT 變化小于約 5 秒、小于約 4 秒并且在一

些情況下小于約 3 秒。

具體實施案列如下：將約 100g 上述預混物添加到塑料容器中封閉，并在密封容器中的烘箱中在 50℃下調節 7 或 14 天。使樣品在室溫下達到平衡，然后在由機械混合葉片以約3000rpm 提供的劇烈機械攪拌下與相應量的異氰酸酯（通常為約 25g 多元醇預混物和 25g 異氰酸酯）混合。在聲納檢測設備（FOMAT 型號 V3.5 和 FOMAT 設備附帶的標準軟件）下測量泡沫上升情況，并記錄每個案例的選擇時間。選擇時間以秒為單位測量，它代表每個發泡   體達到全高度 約80% 所需的時間。時間記錄 1 為組裝并立即發泡的預混物的選擇時間，T2 為50℃調理 7 天后的選擇時間，T3 為 50℃調理 14 天后的選擇時間。ΔT 是反應性衰減或 T3 和 T1 之間的差值。在這些條件下，需要小于 5 秒的ΔT 才能具有適當的系統穩定性。

表一為實施案列過程中的基本配方，其他原料不變，整個過程只改變催化劑種類。

表二所示為該催化劑組合在老化時表現出顯著的反應活性損失，高 ΔT 就可證明。

表三所示為該催化劑組合表現出良好的反應穩定性，ΔT 小于 5 秒。

為進一步做分析對比，對表二和表三進行了上機噴涂放大評估，以便從 FOMAT 反應性評估（ΔT 或泡沫達到大高度的約 80% 所需時間的增加）和實際泡沫配方性能中獲得直接相關數據。將表 2 中所示的配方的多元醇預混物的所有組分在金屬桶中混合在一起，并用氣動混合器混合幾分鐘后用噴涂機進行現場噴涂。方形紙板用螺栓固定在水平在地板上的木托   盤結構上。通過將少量噴霧到桶中并使用木制壓舌板來測量乳化時間、線性凝膠時間和表干   時間（根據下述方法）進行反應性測量。這些噴霧試驗中的反應性測量為一式三份進行并記   錄每個樣品的平均值。在配制多元醇預混物的同一天進行初始反應性測量。通過用完全配制   的多元醇預混物卷邊關閉5 加侖桶并將桶置于 50°C 烘箱中 2 周來制備對老化樣品的反應性測量。

下面展開具體案列分析，具體案例分析前對比較方法做如下說明：“乳化時間”是噴涂  液體在基材上開始反應并起泡所需的時間，以秒為單位。噴涂泡沫的乳化時間優選為 0.2

至 3 秒。如果乳化時間太長，配方將沒有足夠的粘度來保留在所需的位置，并且可能會滴落或從基材上流下或流下。“線性凝膠時間”測量為噴射液體充分反應以使液體開始膠凝所需的時間（以秒為單位），并且可以通過用壓舌板接觸泡沫體并拉動將聚合物線從泡沫體中拉出遠離泡沫。優選的是，線性凝膠時間在 4 秒至 15 秒之間。如果線性膠凝時間少于 4 秒，

則發泡物質可能會在上升之前膠凝，從而在泡沫中產生壓力。如果線性凝膠時間大于 15 秒， 如果聚合反應沒有進行到泡沫能夠承受其自身重量的程度，則發泡體可能會下垂或自行回落。   “不粘時間”是指當輕輕拍打泡沫表面時，噴射液體反應到泡沫物質不再粘在壓舌板上所需 的時間（以秒為單位）。不粘時間優選為 5 至 20 秒。

表四所示為表二配方所得測試數據，結果說明了該催化劑體系在 50℃儲存兩周后反應性的顯著衰減。

表五所示為表三配方所得測試數據，結果說明了該催化劑體系優于表二的催化劑體系的  穩定性。

本催化劑組合可用于生產任何硬質絕緣泡沫，并且特別可用于噴涂泡沫、器具絕緣、絕   緣建筑板和含有閉孔硬質聚氨酯泡沫的各種其它絕緣產品。特別適用于改善含有氫鹵烯烴發   泡劑的體系的穩定性，例如 HFCO-1234ze（反式 1,3,3,3-四氟丙-1-烯）和 HFCO-1233zd

（反式 1,3,3,3-四氟丙-1-烯）中的至少一種。 1-丙烯、1-氯-3,3,3-三氟）等 HFO。

技術支持:183-0190-3156 吳經理

SolsticeTM LBA（HFO-1233zd, 1-氯，3，3，3三氟丙烯）是霍尼韋爾首先推出的第 四代低全球變暖潛值（GWP）發泡劑，適用于家用電器、建筑保溫、冷鏈運輸和工業保溫等 領域聚氨酯隔熱材料的發泡，是CFC、HCFC、HFC和其它非氟碳發泡劑的替代發泡劑。 適用于聚氨酯發泡行業的一種能夠同時滿足各種工藝及環保要求的新一代發泡劑，具有高效 節能、不燃、不含可揮發性有機物，低全球變暖潛值，安全環保等特點。經過不斷的配方及 工藝參數的優化后，以SolsticeTM LBA新一代高效節能環保發泡劑制得的聚氨酯泡沫和現 有發泡劑體系（245fa和環戊烷）相比具有更為優異的導熱系數和整機能耗水平，分別比相 同型號的245fa以及環戊烷體系冰箱在導熱系數方面降低約7% （和245fa體系相比）和約12% （和環戊烷體系相比），并且在整機能耗方面降低了 約3%（245fa）和約7% （環戊烷）。

雖然LBA發泡劑有許多上述優點，但在實際應用時也面臨著一些問題，從我們催化劑的 角度主要問題是：含鹵素發泡劑的分解造成的催化劑失活，因此傳統的催化劑在LBA體系中 不適用，但全球變暖的事實讓我們不得不選擇LBA即ODP值為0；全球變暖潛值GWP小于5 的發泡劑，能同時滿足《蒙特利爾議定書》和《京都議定書》的環保要求，因此催化劑也只 能重新選擇適用于這類發泡劑的新型催化劑體系。

下面展開具體案列分析，具體案例分析前對比較方法做如下說明：“穩定性”是指含有 除異氰酸酯之外的可發泡組合物的所有組分的預混物在設定為50℃的烘箱中（在密封容器 中）熱老化2周后將具有足夠的活性。在老化過程中，氫氟烯烴（HFO）發泡劑可能會發生分 解，從而導致預混物失去活性。這種失活可以使用標準 FOMAT 設備來測量，并測量上升曲 線的泡沫速率，其中包括在聚合過程期間記錄高度與時間的關系以及泡沫上升速度與時間的 關系。測量失活的方法是通過監測泡沫達到在老化過程中不同時間段達到的大高度的約80% 的時間（以秒為單位）的變化。然后可以通過記錄變化ATh老化-T初始來測量催化劑性能的改 進。例如，需要20秒才能達到初制備時達到的大高度的約80%的制劑，在50° C儲存兩 周后可能會經歷反應性衰減，然后需要30秒才能達到大高度的約80%達到的高度（通過 FOMAT設備測量）。則AT將為10秒。因此，當比較催化劑組合物時，需要較小的AT 變化，因為這種較小的變化與老化過程中較低的活性損失相關。AT的較小變化意味著，例 如，合適的噴霧泡沫配方在老化后仍然可以產生泡沫，而不需要向預混物中添加額外的新鮮 催化劑以防止反應混合物在應用過程中流掛、滴落或塌陷。為了獲得穩定的泡沫配方，優選 反應性的AT變化小于約7秒。更優選反應性的AT變化小于約5秒、小于約4秒并且在一 些情況下小于約3秒。

具體實施案列如下：將約100g上述預混物添加到塑料容器中封閉，并在密封容器中的 烘箱中在50℃下調節7或14天。使樣品在室溫下達到平衡，然后在由機械混合葉片以約 3000rpm提供的劇烈機械攪拌下與相應量的異氰酸酯（通常為約25g多元醇預混物和25g異 氰酸酯）混合。在聲納檢測設備（FOMAT型號V3.5和FOMAT設備附帶的標準軟件）下測 量泡沫上升情況，并記錄每個案例的選擇時間。選擇時間以秒為單位測量，它代表每個發泡 體達到全高度約80%所需的時間。時間記錄1為組裝并立即發泡的預混物的選擇時間，T2為 50℃調理7天后的選擇時間，T3為50℃調理14天后的選擇時間。AT是反應性衰減或T3 和T1之間的差值。在這些條件下，需要小于5秒的AT才能具有適當的系統穩定性。

表一為實施案列過程中的基本配方，其他原料不變，整個過程只改變催化劑種類。

表二所示為標準胺催化劑PC5和A33在老化后表現出顯著的反應活性損失，高AT即可 證明這一點。

表三所示為新型LBA體系催化劑并且當在50° C老化兩周時可以表現出改善的穩定性， 且AT<5秒。

表四所示為新型LBA體系催化劑并且當在50° C老化兩周時可以表現出改善的穩定性，

且AT<5秒。

表五所示為新型LBA體系催化劑并且當在50° C老化兩周時可以表現出改善的穩定性， 且AT<5秒。

本催化劑組合可用于生產任何硬質絕緣泡沫，并且特別可用于噴涂泡沫、器具絕緣、絕 緣建筑板和含有閉孔硬質聚氨酯泡沫的各種其它絕緣產品。特別適用于改善含有氫鹵烯烴發 泡劑的體系的穩定性，例如HFCO-1234ze （反式1,3,3,3-四氟丙-1—烯）和HFCO-1233zd

（反式 1,3,3,3-四氟丙-1-烯）中的至少一種。 1-丙烯、1-氯-3,3,3-三氟）等 HFO。

技術支持:183-0190-3156 吳經理

Newtop Chemical Materials (Shanghai) Co.,Ltd.

Technical Indicators/技術指標

粘結力改善助劑NT ADD AS3228

Refer to the data/可參考數據

中文別名：N-乙基二異丙胺；N-乙基二異丙基胺；二異丙基乙胺；DIPEA；二異丙基乙基胺；N,N’-二異丙基乙胺；N,N-二異丙基乙基胺；二異丙乙胺；單乙醇二異丙醇胺；埃索美拉唑中間體；依折麥布中間體/依澤替米貝中間體

英文別名：3-METHYL-1-BUTINE-3-OL；DIPEA；N,N’-DIISOPROPYLETHYLAMINE；1,1′-Dimethyltriethylamine；N,N-Diisopropyl-ethylamin；N-Ethyl-N-(1-methylethyl)-2-methylethanamine；N-ethyl-N-(1-methylethyl)-2-Propanamine；N，N-DIISOPROPYLETHYLAMINE REAGENTPLUS；N,N-DIISOPROPYLETHYLAMINE；N,N-diisopropylethylamine；Esomeprazole intermediates；Ezetimibeintermediates

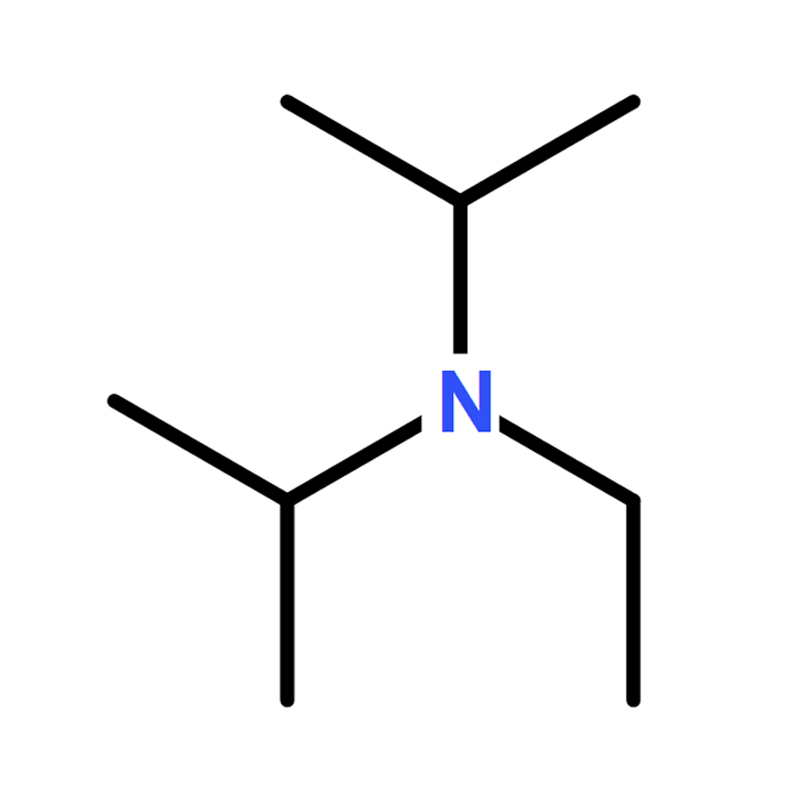

N,N-二異丙基乙胺 DIPEA CAS號7087-68-5

英文名: Ethyldiisopropylamine

別 稱: N -乙基二異丙胺;二異丙基乙基胺;N,N-異丙基乙胺;N,N-二異丙基乙胺;DIPEA;DIEA;N-乙二異丙基胺。

CAS：7087-68-5

分子式：C8H19N

分子量：129.24

含量：99%

性狀：無色或淡黃色透明液體

密度：0.766g/mL,25/4℃

熔點：-46℃

沸點：126.5℃ at 760 mmHg

閃點：10.6℃

折射率：1.4123-1.4143

蒸氣壓：11.6mmHg at 25℃

水溶性：溶于醇、醚等有機溶劑，微溶于水

風險術語：R11；R22；R34；R52/53

安全術語：S16；S26；S36/37/39；S45；S61

縮 寫: DIPEA

外觀與性狀: 無色液體 無色或淡黃色透明液體。

溶解性: 溶于醇、醚等有機溶劑。

?

儲存條件：

于陰涼、通風的庫房。遠離火種、熱源。庫溫不宜超過30℃。應與氧化劑、酸類分開存放，切忌混儲。采用防爆型照明、通風設施。禁止使用易產生火花的機械設備和工具。儲區應備有泄漏應急處理設備和合適的收容材料。

?

用 途:

用作溶劑，用于氨基酸多肽合成等；重要的有機合成中間體，主要應用于醫藥，農藥中間體合成，也可用作縮合劑、催化劑等；埃索美拉唑中間體；依折麥布中間體/依澤替米貝中間體。

下游產品：

N-二甲基-1，1-螺旋茚丹-7，7-二基磷銨；1-BOC-3-羥甲基哌嗪；N-叔丁氧羰基-5,6,7,8-四氫-3-甲氧基-[1,2,4]三唑[4,3-A]吡嗪；2-乙基哌嗪；3-羥甲基氮雜環丁烷-1-羧酸叔丁酯；1,2-雙(2-氨基氧基)-乙烷-N,N,N`,N`-四四鈉鹽；1,2-雙(2-氨基氧基)-乙烷-N,N,N`,N`-四；3-吖丁啶羧酸；4,5-二氨基嘧啶；3-Boc-氨甲基氮雜環丁烷；1-Boc-3-氨甲基氮雜環丁烷；1-Boc-3-氰基氮雜環丁烷；(R)-1-Boc-哌嗪-2-羧酸；5,6,7,8-四氫吡啶并[4,3-D]嘧啶-4(3H)-酮；4-氨基-5-硝基-6-氯嘧啶；N-(4-甲酰基吡啶-3-基)-2,2-二甲基丙酰胺；5-硝基-2-糠酸甲酯；4,6-二氯-5-氨基嘧啶；4,6-二氯-5-硝基嘧啶；4-(3-溴基)嗎啉；法羅培南鈉；4-羥基-5-氨基-6-氯嘧啶；4,5-二氨基-6-氯嘧啶；4-氯-5-氨基-6-肼基嘧啶；4-乙炔基胺；2-甲氧基-3-溴丙烯；4-甲氧芐基異氰酸酯；2-氯甲基-3,5-二甲基-4-甲氧基吡啶鹽酸鹽（奧美拉唑氯化物）86604-75-3；2-巰基-5-甲氧基并咪唑37052-78-1；4-甲氧基-3,5-二甲基-2-羥甲基吡啶（奧美拉唑羥基物）86604-78-6；奧美拉唑硫醚73590-85-9；鈦酸四異丙酯546-68-9；N,N-二異丙基乙胺7087-68-5；D-(-)-二乙酯13811-71-7；過氧化氫異丙80-15-9；埃索美拉唑鈉161796-78-7；埃索美拉唑鎂161973-10-0；埃索美拉唑鎂(三水)217087-09-7；(R)-奧美拉唑鈉鹽161796-77-6 ；奧美拉唑 N-氧化物176219-04-8；奧美拉唑砜88546-55-8

技術和業務聯系電話：吳經理183-0190-3156

概述：

品名：催化劑C102(螯合錫U-220H)

中文同義詞：催化劑C102，螯合錫，U-220H，雙（乙酰丙酮酸）二丁基錫，MS膠催化劑，硅酮膠高效催化劑，硅烷改性聚氨酯高效催化劑，Tegokat TK226，TIB KAT226，合成聚乙烯催化劑，SPUR催化劑

?

一、概述：

催化劑C102是采用進口先進技術螯合而成的一種高活性的有機錫，其活性和催化速度遠遠高于二月桂酸二丁基錫。被廣泛用于有機硅,硅烷改性聚氨酯,MS膠等行業。對于一些固化速度要求比較快的特殊產品，能夠迅速固化，更佳利于后期的施工。（注意：該產品不能接觸水，切忌水浴）

二、物理性質：

化學名：雙（乙酰丙酮酸）二丁基錫

性狀：淡黃色油狀液體，

錫含量：26%-28%

相對密度：1.21-1.23（30℃）

可溶性：不溶于水，溶于有機溶劑

粘度(mPa.s)：10-50（30℃）

熔點/凝固點 :15-25℃??

閃點：167 ℃

三、用 途：

1、本品適用于雙組份的聚氨酯交聯涂料，供汽車漆，工業漆，表漆中。

2、本品用于室溫硫化硅橡膠，特別適用于單組份的硅橡膠中，其硫化制品在密封狀態下受熱不會有返原現象。

3、該產品能的固化速度優于二丁基醋酸錫，克服了二丁基醋酸錫味道大的缺點，且后期儲存性好。

催化劑C102(螯合錫U-220H) 催化劑C102 螯合錫 U-220H 雙（乙酰丙酮酸）二丁基錫 MS膠催化劑 硅酮膠高效催化劑 硅烷改性聚氨酯高效催化劑 Tegokat TK226 TIB KAT226 合成聚乙烯催化劑 SPUR催化劑

四、儲運：

常溫，避光，通風干燥處，密封保存

存放在密封容器內，并放在陰涼，干燥處。儲存的地方必須上鎖，鑰匙必須交給技術專家和他們的助手保管。儲存的地方必須遠離氧化劑，遠離水源。

通用塑料及噴塑鐵桶或玻璃容器包裝，按普通化學品管理規定運輸。

五、包裝：

包裝：宜用玻璃容器、塑料容器、耐氯腐蝕的金屬器皿盛裝，密封保存。儲存在陰涼、干燥的地方，保持容器密封，避免與氧化物接觸。不要吸入粉塵， 避免皮膚和黏膜接觸。工作場所禁止吸煙、進食和飲水。工作后，淋浴更衣。單獨存放被污染的衣服，洗后再用。保持良好的衛生習慣。

業務/技術聯系電話：吳經理 183 0190 3156

概述：

品名：催化劑C102(螯合錫U-220H)

中文同義詞：催化劑C102，螯合錫，U-220H，雙（乙酰丙酮酸）二丁基錫，MS膠催化劑，硅酮膠高效催化劑，硅烷改性聚氨酯高效催化劑，Tegokat TK226，TIB KAT226，合成聚乙烯催化劑，SPUR催化劑

?

一、概述：

催化劑C102是采用進口先進技術螯合而成的一種高活性的有機錫，其活性和催化速度遠遠高于二月桂酸二丁基錫。被廣泛用于有機硅,硅烷改性聚氨酯,MS膠等行業。對于一些固化速度要求比較快的特殊產品，能夠迅速固化，更佳利于后期的施工。（注意：該產品不能接觸水，切忌水浴）

二、物理性質：

化學名：雙（乙酰丙酮酸）二丁基錫

性狀：淡黃色油狀液體，

錫含量：26%-28%

相對密度：1.21-1.23（30℃）

可溶性：不溶于水，溶于有機溶劑

粘度(mPa.s)：10-50（30℃）

熔點/凝固點 :15-25℃??

閃點：167 ℃

三、用 途：

1、本品適用于雙組份的聚氨酯交聯涂料，供汽車漆，工業漆，表漆中。

2、本品用于室溫硫化硅橡膠，特別適用于單組份的硅橡膠中，其硫化制品在密封狀態下受熱不會有返原現象。

3、該產品能的固化速度優于二丁基醋酸錫，克服了二丁基醋酸錫味道大的缺點，且后期儲存性好。

催化劑C102(螯合錫U-220H) 催化劑C102 螯合錫 U-220H 雙（乙酰丙酮酸）二丁基錫 MS膠催化劑 硅酮膠高效催化劑 硅烷改性聚氨酯高效催化劑 Tegokat TK226 TIB KAT226 合成聚乙烯催化劑 SPUR催化劑

四、儲運：

常溫，避光，通風干燥處，密封保存

存放在密封容器內，并放在陰涼，干燥處。儲存的地方必須上鎖，鑰匙必須交給技術專家和他們的助手保管。儲存的地方必須遠離氧化劑，遠離水源。

通用塑料及噴塑鐵桶或玻璃容器包裝，按普通化學品管理規定運輸。

五、包裝：

包裝：宜用玻璃容器、塑料容器、耐氯腐蝕的金屬器皿盛裝，密封保存。儲存在陰涼、干燥的地方，保持容器密封，避免與氧化物接觸。不要吸入粉塵， 避免皮膚和黏膜接觸。工作場所禁止吸煙、進食和飲水。工作后，淋浴更衣。單獨存放被污染的衣服，洗后再用。保持良好的衛生習慣。

業務/技術聯系電話：吳經理 183 0190 3156
